Máquina de rebocar pneumática com 3 bicos bloqueáveis
Esta bomba (pistola de reboco) possui 3 bicos de dispersão paralelos bloqueáveis para rebocar paredes ou carregar armaduras. Este dispositivo de reboco TENKA oferece muitas vantagens e aplicações.
Detalhes do produto

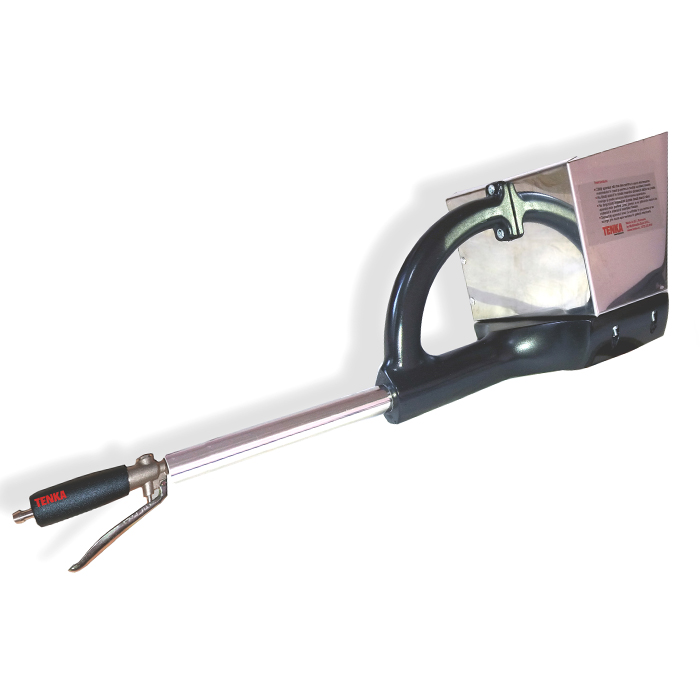

TENKA TK-31N é um equipamento pneumático para projeção de argamassa, desenvolvido especialmente para o reboco de paredes e superfícies verticais. O aparelho utiliza três bicos de pulverização, e cada um deles pode ser desativado separadamente. Desta forma, a configuração de trabalho pode ser modificada em função da superfície a rebocar, do material utilizado e da capacidade do compressor.
A forma do aparelho foi pensada para a utilização prática em obra. A posição vertical do punho permite sustentar a cuba e a argamassa de uma forma mais natural para o braço, oferecendo ao operador um bom controlo sobre a direção de aplicação e reduzindo posições desconfortáveis durante trabalhos mais longos.
Sistema pneumático com três bicos independentes
Ao contrário de uma pistola com apenas uma saída, a TK-31N distribui a argamassa através de três bicos posicionados lado a lado. Esta configuração aumenta a área coberta em cada movimento e é particularmente adequada quando é necessário rebocar superfícies verticais de grandes dimensões.
No entanto, não é obrigatório que todos os três bicos funcionem permanentemente. O sistema permite escolher o número de bicos ativos, pelo que a pistola pode ser configurada para um, dois ou três bicos. O operador pode assim escolher entre uma zona de aplicação mais larga e um jato mais concentrado.

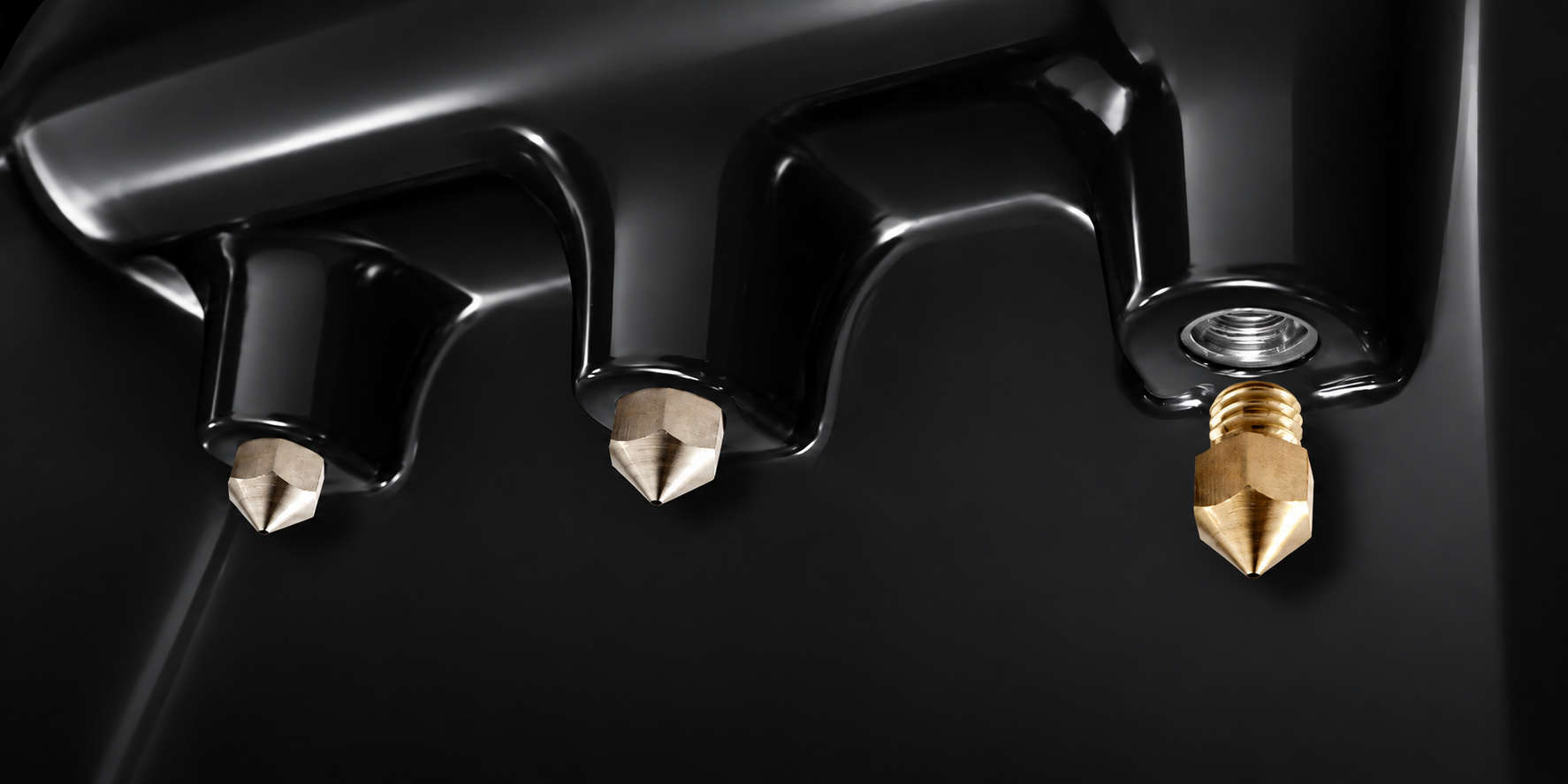

Regulação do número de bicos através de tampas de bloqueio
Para desativar os bicos que não são necessários, utilizam-se as tampas de bloqueio dedicadas. Estas montam-se rapidamente e não requerem chaves ou outras ferramentas para o aperto. Ao montar a tampa, é obstruído tanto o percurso do bico respetivo como o orifício através do qual o ar comprimido participa na projeção da argamassa.
Esta solução torna possível a mudança rápida do modo de trabalho. Numa parede grande podem ser mantidos ativos todos os três bicos, enquanto em zonas estreitas, no enchimento de certas cavidades ou quando é necessária uma aplicação mais precisa, pode-se trabalhar apenas com um ou dois bicos.
A possibilidade de seleção dos bicos é também útil quando o compressor disponível não consegue fornecer o caudal de ar necessário para o funcionamento simultâneo de todo o sistema. Em vez de mudar o aparelho, pode-se simplesmente reduzir o número de bicos utilizados.

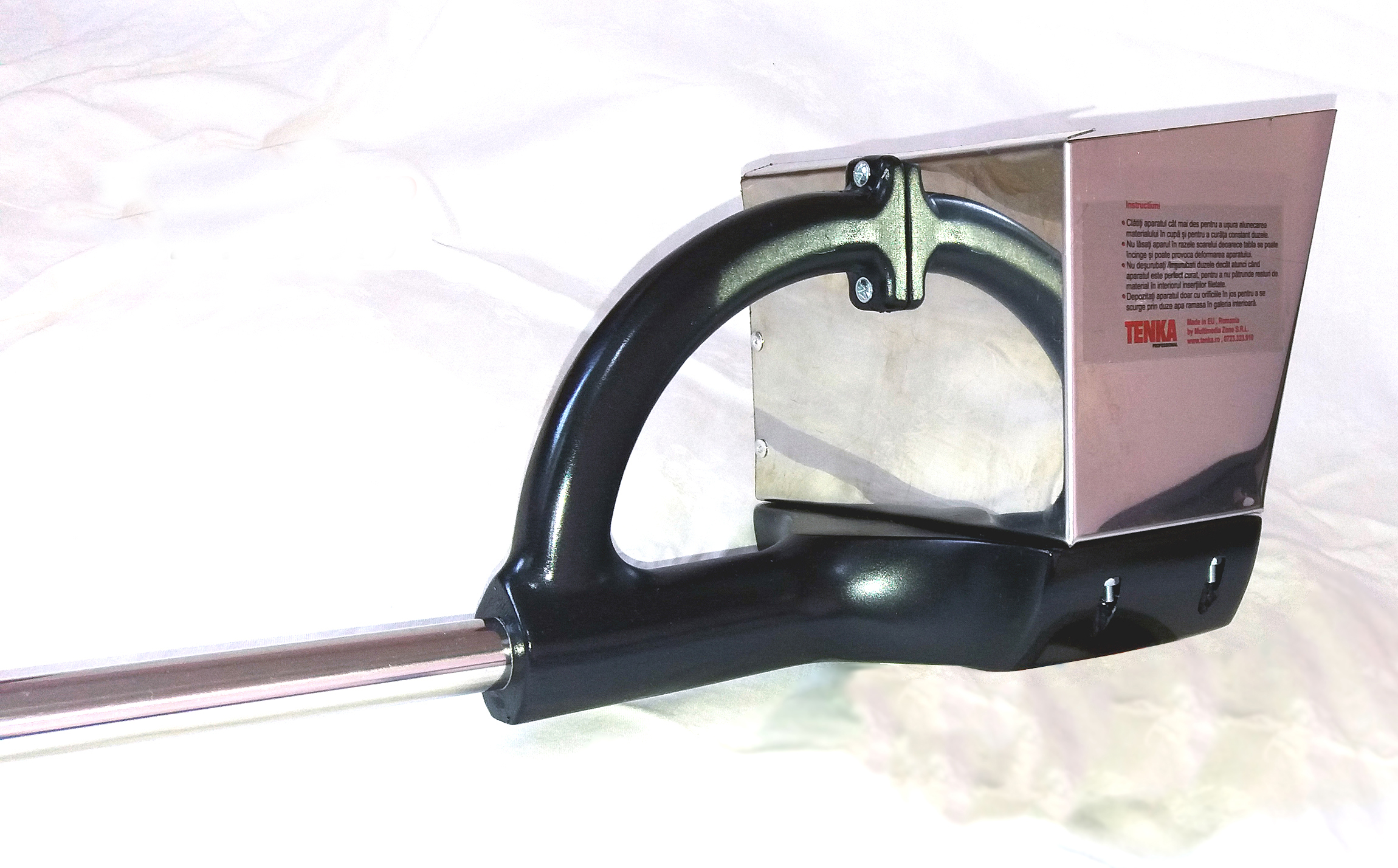

Cuba leve de alumínio para aproximadamente 5 kg de argamassa
A argamassa é introduzida numa cuba metálica fabricada em alumínio. Esta pode receber aproximadamente 5 kg de material, quantidade comparável a cerca de três colheres de pedreiro cheias. O volume da cuba oferece material suficiente para um ritmo eficiente de aplicação, sem carregar excessivamente o aparelho durante o manuseamento.
Na parte superior, a cuba dispõe de uma borda de aproximadamente 1,5 cm. Esta ajuda a manter a argamassa no interior quando a pistola é movimentada ou inclinada para acompanhar diferentes zonas da parede.
Posição de trabalho concebida para reboco vertical
Ao projetar argamassa em paredes, o operador deve sustentar permanentemente tanto o peso da pistola como o material que se encontra na cuba. Por este motivo, na TK-31N o punho principal está posicionado verticalmente, para que o aparelho possa ser segurado numa posição natural durante a aplicação.
Esta geometria facilita a deslocação da pistola sobre a superfície da parede e permite controlar mais facilmente a distância e a direção da projeção. A construção visa assim não apenas a velocidade de aplicação, mas também a manobrabilidade do aparelho na utilização diária.
Acoplamento rápido à instalação de ar comprimido

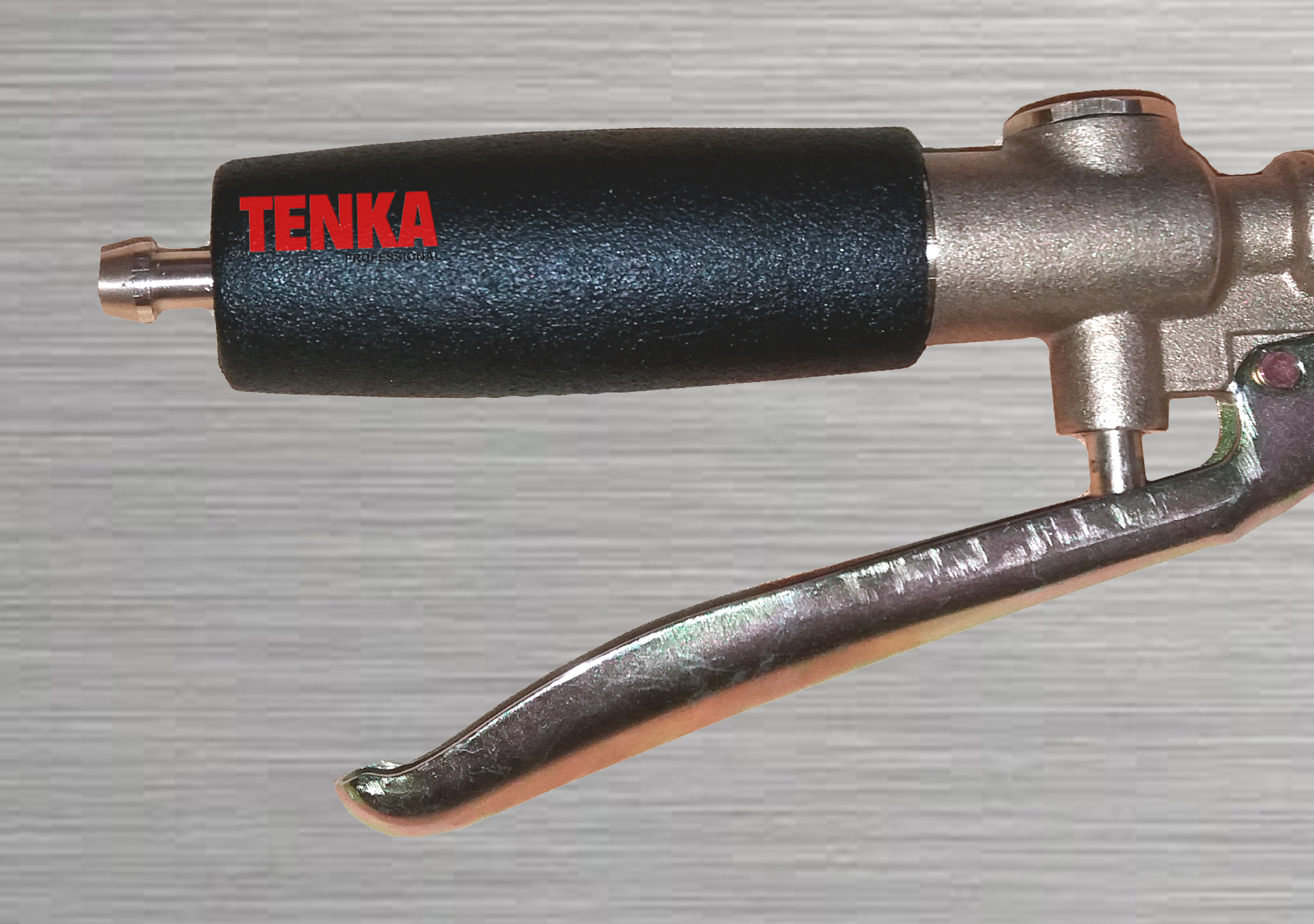

A TK-31N funciona com ar comprimido, e a alimentação dos bicos é comandada manualmente através do gatilho. A ligação da mangueira é feita através de um acoplamento pneumático rápido universal do tipo “macho”, o que simplifica tanto a ligação do aparelho ao compressor como a sua desconexão após terminar o trabalho.
Ao pressionar o gatilho, o ar comprimido é direcionado para o sistema pneumático e contribui para o arrastamento e dispersão da argamassa através dos bicos em funcionamento.
Galeria pneumática processada em CNC
O sistema de distribuição de ar é fabricado em poliuretano rígido, material escolhido para criar um componente robusto e, ao mesmo tempo, leve. Nos pontos onde são montados os bicos e as tampas de bloqueio, são utilizadas inserções metálicas roscadas.
A galeria é fabricada através de maquinagem CNC de precisão. O processo permite a execução controlada dos canais internos e das zonas funcionais através das quais o ar é distribuído para cada bico.
O conjunto formado pela galeria pneumática, a cuba de alumínio e o punho de suporte foi concebido para o ambiente específico de uma obra, onde o aparelho deve ser suficientemente sólido para utilização repetida, sem se tornar inutilmente pesado durante o manuseamento.

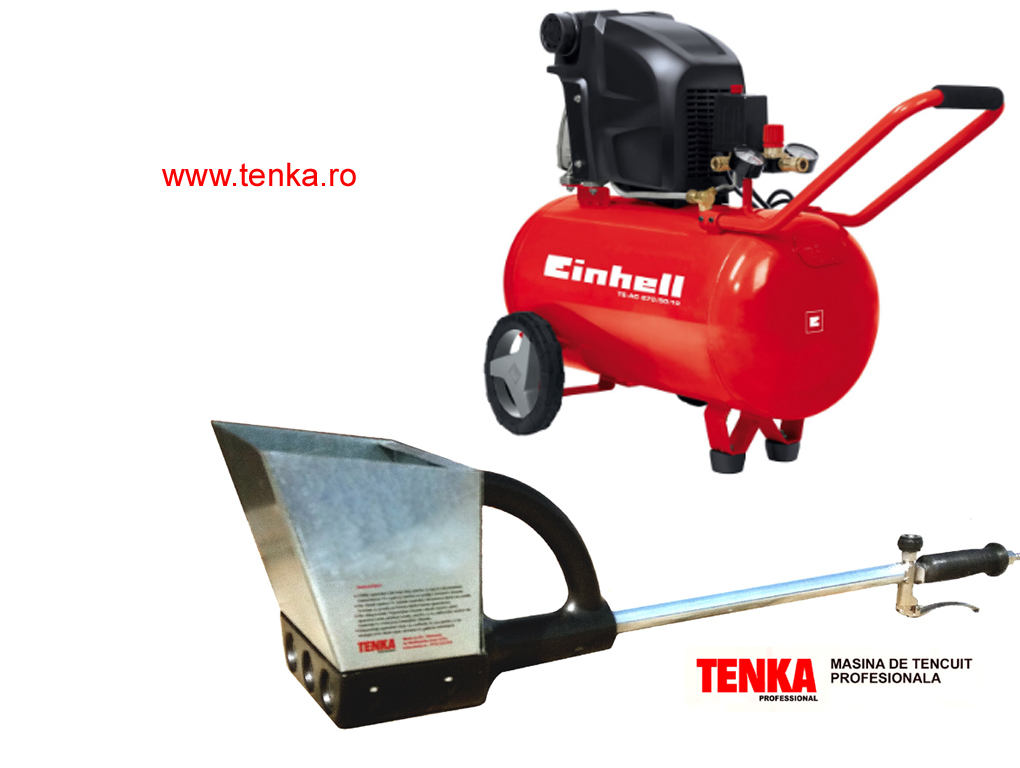

Que compressor é necessário para a TK-31N?
O desempenho de uma pistola pneumática para argamassa depende diretamente da quantidade de ar que o compressor pode fornecer. Não basta apenas atingir uma determinada pressão: deve ser assegurado também o caudal de ar necessário para cada bico em funcionamento.
Como referência para a projeção de argamassa a uma distância de pelo menos 30 cm, é necessária uma pressão mínima de 3 bar para cada bico ativo, juntamente com um caudal mínimo de 80 l/min para cada bico ativo.
A necessidade de ar aumenta com o número de bicos utilizados. Se um compressor não conseguir manter as condições necessárias quando funcionam todos os três bicos, um ou dois deles podem ser fechados com a ajuda das tampas dedicadas. Assim, a mesma TK-31N pode ser configurada em função da instalação pneumática disponível.

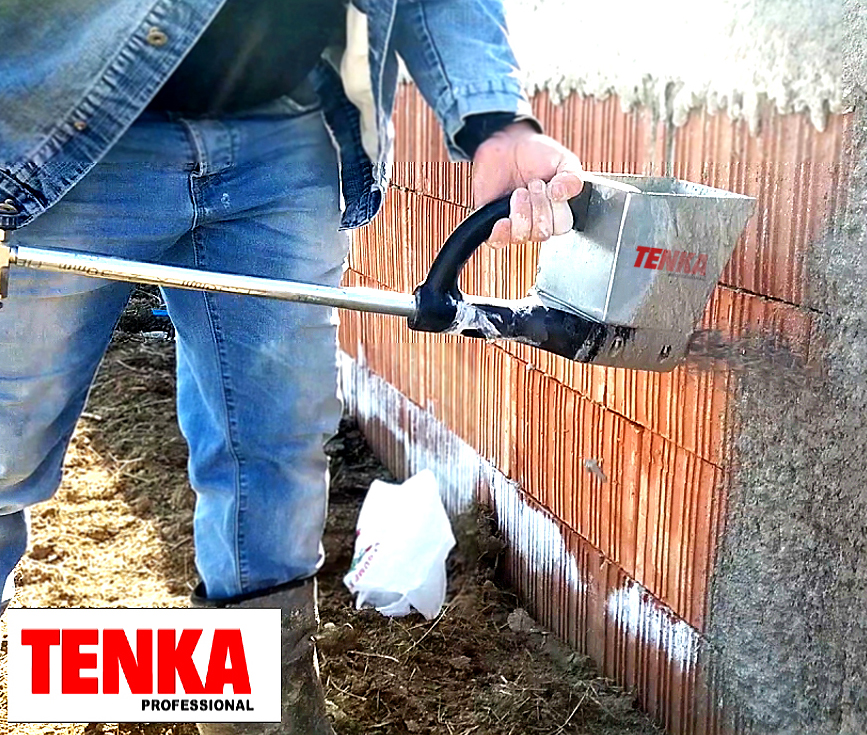

Aplicações para paredes e outras superfícies verticais
A TENKA TK-31N destina-se principalmente à projeção de argamassa em superfícies verticais. A construção com três bicos torna-a adequada tanto para a cobertura de paredes comuns, como para trabalhos em que o material deve ser introduzido ou projetado sobre diferentes tipos de armaduras.
Dependendo do material utilizado e das particularidades da obra, a pistola pode ser utilizada para:
- aplicação de reboco em alvenarias e paredes feitas de tijolo, blocos de betão, pedra, argila e outros suportes compatíveis;
- projeção de argamassa sobre redes eletrossoldadas e estruturas armadas, incluindo a execução ou enchimento de paredes de piscinas;
- cobertura de paredes construídas em palha, materiais naturais ou estruturas que requeiram o enchimento de uma armadura;
- realização da camada de salpico antes do reboco, para preparação do suporte e favorecimento da aderência;
- enchimento localizado de superfícies ou espaços através da utilização de um único bico para obter um jato concentrado;
- realização de superfícies decorativas através do enchimento com material e posterior modelação, incluindo acabamentos com aspeto de pedra natural;
- projeção de massa de acabamento, gesso ou outras composições compatíveis com o princípio de funcionamento da pistola pneumática.
De cobertura rápida a aplicação concentrada
Uma das características que diferencia a TENKA TK-31N é o facto de a mesma pistola poder ser utilizada em várias configurações. Com três bicos ativos obtém-se uma zona de projeção mais larga, adequada para um avanço rápido em superfícies grandes. Ao fechar um bico, o aparelho pode funcionar com duas saídas e, para trabalhos localizados, o material pode ser projetado através de um único bico.
Esta adaptabilidade permite ao operador escolher a configuração em função do trabalho, sem que sejam necessárias várias pistolas para situações diferentes. Ao mesmo tempo, a possibilidade de reduzir o número de bicos ajuda a correlacionar o consumo de ar com o desempenho do compressor disponível.
Aplicação mecanizada de argamassa em vez do lançamento manual
A utilização da TK-31N permite que a argamassa seja projetada pneumaticamente no suporte, em vez de ser lançada manualmente de forma repetida com a colher de pedreiro. O operador pode alimentar a cuba, posicionar a pistola à distância adequada da parede e distribuir o material na zona de trabalho através do acionamento do gatilho.
Para superfícies extensas, os três bicos permitem cobrir uma largura maior em cada passagem. Nas zonas que requerem precisão, a redução do número de bicos ativos oferece um melhor controlo sobre o local onde o material é projetado. Desta forma, o aparelho pode contribuir para encurtar o tempo necessário para a aplicação da argamassa e aumentar a produtividade dos trabalhos de reboco.

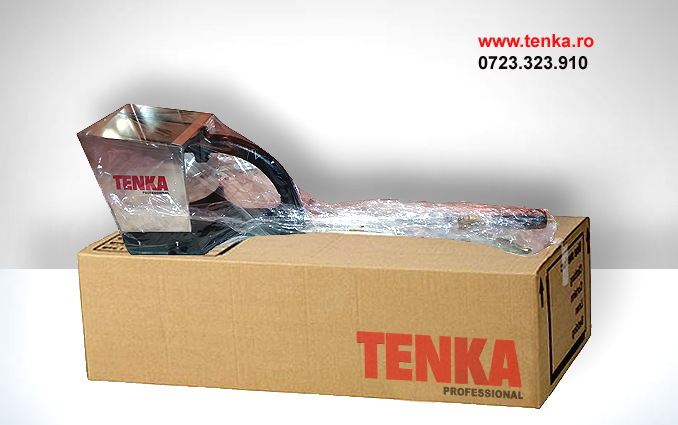

O que recebe juntamente com a TENKA TK-31N?
O pacote standard inclui a pistola pneumática de reboco TENKA TK-31N, equipada com três bicos para aplicação em paredes, bem como as tampas necessárias para o bloqueio individual dos bicos. Estão incluídos, também, a fatura, o certificado de garantia e as instruções técnicas para a utilização do aparelho.
Dependendo das necessidades do trabalho, a configuração pode ser completada com acessórios adicionais disponíveis separadamente. Mediante pedido e limitado ao stock existente, podem ser fornecidos, mediante custo adicional, mangueira pneumática com o comprimento desejado ou conjuntos de peças de substituição que podem incluir bicos pneumáticos e tampas de bloqueio.
Perguntas, comentários e opiniões
Perguntas e experiências partilhadas por clientes e utilizadores.
Adicionar comentário
Partilhe a sua pergunta, experiência ou opinião.
Utilize argamassa clássica (multibat com areia ou cimento + areia + cal) com areia grossa .. 0.4-0.5 (de pedreira).
Dica: se utilizar malha eletrossoldada ou aço de qualquer tipo, não utilize cal na composição da argamassa. faça o reboco apenas com areia e cimento. 6 pás de areia + 1 de cimento
Portanto, se trabalharem de forma relaxada em 2 pessoas, garantimos que é suficiente um compressor com depósito de 50 litros, pressão de 8 bar, débito mínimo aspirado de 270 litros/minuto. A recomendação é que seja com 2 pistões e não com um.
Têm aqui um vídeo de um dos nossos clientes com um compressor de 50 litros/ 8 bar com um único pistão.
Eis aqui também um modelo de compressor com 2 pistões.
Se trabalharem em equipa (um carrega continuamente, outro nivela, outro carrega sacos, outro mistura, etc.), o compressor de 50 litros baixará a pressão para 5-6 bar e não conseguirá mantê-la constante nos 7-8 bar como deveria.
Nesse caso, é necessário um compressor de 100 litros, pois o seu motor tem a capacidade de carregar o depósito mais rapidamente a uma pressão constante de 7-8 bar.
Os bicos das pistolas de reboco são calculados com muita precisão para se enquadrarem nos parâmetros destes compressores. Se não me engano, o diâmetro dos bicos é de 2.35mm.
Se não colocarem cimento suficiente, a argamassa fará ricochete na parede e não terá aderência. Vão perdê-la no chão.
Se colocarem cimento em excesso, a argamassa torna-se demasiado pegajosa e difícil de projetar, mesmo com a colher de pedreiro à mão.
Se utilizarem reboco clássico (areia + cimento + cal), utilizem a proporção 6+1+1 (6 pás de areia, 1 pá de cal, 1 pá de cimento) ou múltiplo (12+2+2). Se no reboco tiverem ferro de construção para resistência, não utilizem cal na receita da argamassa, pois o ferro irá oxidar e terão uma mancha de ferrugem que sairá sempre à superfície da parede.
CONSELHOS:
- NÃO deixem o aparelho na água onde o lavaram, pois a água com cimento entrará no aparelho e pode endurecer.
- Depois de lavarem o aparelho, deixem-no em água limpa enquanto fazem a pausa de trabalho.
- Quando desenroscarem os bicos para os limpar, certifiquem-se de que a máquina de rebocar está lavada e limpa.
- Comprem também o pacote com bicos de reserva.
Em breve atualizaremos os modelos com um filtro para reter toda a sujidade da mangueira no engate rápido da máquina de rebocar e para se livrarem da limpeza dos bicos. Estamos a trabalhar nele e será lançado no mercado o mais depressa possível. O filtro será colocado na entrada do engate rápido do gatilho e reterá qualquer impureza, mantendo os bicos sempre limpos.
Construí uma garagem, como não sou profissional as paredes não ficaram exatamente retas, ao rebocar tive que carregar bastante. Ficou assim no final: FOTO
Também funciona com Mp75, mas nós apenas recomendamos reboco clássico e não mecanizado.
Carregam-se aproximadamente 400 m2 por dia por uma pessoa. Devo referir que no primeiro dia utilizámos areia muito fina e correu muito mal. Pensámos que a culpa era da máquina de rebocar. Depois mudámos para areia de granulometria grossa (0.4m) e funciona soberbamente. Vou fazer um vídeo.
Portanto, para que um compressor funcione sem problemas em regime hobby (ou seja, se estiver a rebocar a sua própria casa de forma relaxada), precisa de um fluxo de aspiração mínimo de 250 l/min., uma pressão de 8-9 bar (nunca exceda os 9 bar) e um reservatório de ar de pelo menos 50 litros.
O ideal seria ter 2 pistões em vez de apenas um. Nos motores de 2 pistões o fluxo é o dobro (400l/min) e o motor consegue encher o reservatório muito mais rápido e, por vezes, fazer uma pausa.
Se trabalhar em regime profissional, ou seja, com uma equipa (um na betoneira, outro a carregar, outro a nivelar), precisa de um compressor com um reservatório de 100 litros, os restantes parâmetros permanecem os mesmos (fluxo, pressão, etc.).
Se já tem um compressor mais pequeno e não pretende investir num mais potente, pode utilizar a máquina Tenka apenas com 2 bicos. Bloqueie os restantes bicos, tem incluídas algumas tampas de bloqueio na embalagem. Com 2 bicos, a máquina carrega numa única segunda até 2 cm de espessura de reboco se a mantiver na posição. Portanto, é bastante rápida mesmo com 2 bicos. O excesso de pressão será libertado por baixo do gatilho da pistola.
Os de 3 bicos sairão de produção em breve.
O diâmetro interno deve ser de 8mm.
Dica: compre no mínimo 15 - 20 metros de mangueira para manter o compressor à distância. O ruído do compressor provoca irritação e stress após um dia de estaleiro.
O comprimento máximo recomendado da mangueira é de 50m. Se exceder este comprimento, haverá um atraso de meio segundo a partir do momento em que prime o gatilho da pistola, porque a mangueira irá equalizar a sua pressão interna com a do depósito do compressor. E o volume da mangueira já é grande com um comprimento superior a 50m, o que faz com que o atraso apareça.

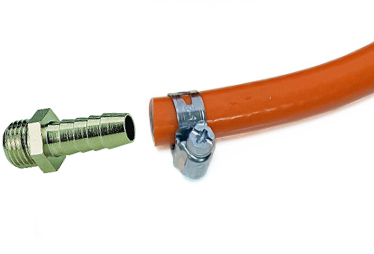

A mangueira deve ser equipada numa extremidade com um acoplamento rápido macho (aprox. 4 lei) e na outra extremidade com um acoplamento fêmea (12 lei). Ou pode encontrá-la já montada no Dedeman (aprox. 50 lei).
Portanto:
- Diâmetro interno 8mm
- Comprimento da mangueira no mínimo 15m.
- Numa extremidade acoplamento rápido macho e na outra extremidade acoplamento fêmea
exemplo : aqui
A argamassa mais utilizada e com preço vantajoso: link argamassa
Compressor barato (hobby) mas testado por nós no modelo com 3 bicos: link compressor
Utilize areia com a maior granulação possível: 0.3 - 0.4 mm
Outras receitas de argamassa podem ser encontradas nas instruções da embalagem. Bom trabalho e que Deus ajude.
